铁路扣件系统（紧固系统）

一、铁路轨道扣件系统的作用

铁路钢轨扣件是轨道上用以联结钢轨和轨枕(或其他类型轨下基础）的零件，又称中间联结零件。其作用是将钢轨固定在轨枕上，保持轨距和阻止钢轨相对于轨枕的纵横向移动。铁路钢轨扣件系统分为：弹片扣件系统、扣板扣件系统、弹条扣件系统。

二、铁路轨道扣件系统分类

1、木枕扣件

木枕轨道上用于联结钢轨和木枕的联结零件。依其联结钢轨、垫板与木枕三者之间的关系分为：分升式及混合式。

分开式扣件是将固定钢轨和固定铁垫板的螺栓或道钉分开。一般用道钉将铁垫板固定在枕木上，铁垫板上有承轨槽，固定钢轨的螺栓安装在铁垫板上，然后用弹条或扣板将钢轨固定。

混合式扣件是由铁垫板和道钉组成。用勾头道钉（方形）直接将钢轨与铁垫板以及枕木连接在一起。扣压力较小，为防止钢轨纵向爬行，需要较多的防爬设备。

2、 混凝土枕扣件

混凝土枕轨道上用于联结钢轨和混凝土轨枕的联结零件。混凝土枕由于重量大、刚度大的特点，对扣件性能要求较高，对其扣压力、弹性、和可调性均有较严格的要求。混凝土枕扣件，按其结构可分为弹条扣件、扣板式扣件、弹片式扣件（参见混凝土枕扣件）三种；按扣件本身弹性可分为刚性扣件和弹性扣件；按混凝土轨枕有无挡肩分为有挡肩扣件和无挡肩扣件两种。中国混凝土枕扣件，在初期主要使用扣板式和弹片式两种。拱形弹片式扣件由于拱形弹片强度低，容易引起残余变形，甚至折断，故在中国铁路上已不再使用。而扣板式扣件由于采用扣板作扣压件，弹性不足，扣压力较低，在使用过程中容易松动，目前在中国铁路上已逐渐被弹条式扣件所代替。弹条式扣件采用弹条作为扣压件，利用材料的弯曲变形及扭转变形，又不存在断面的削弱问题，结构形式比较合理，故而已成为中国混凝土枕轨道的主型扣件。目前使用的主型扣件为弹条Ⅰ型扣件，随着重载高速铁路的发展，近年来又研制成功弹条Ⅱ，Ⅲ型扣件等。其中，Ⅲ型扣件为无螺栓无挡肩扣件。

3、扣板式扣件

扣板式扣件是由扣板、螺纹道钉、弹簧垫圈、铁座及缓冲垫板组成，螺纹道钉用水泥砂浆锚固在混凝土轨枕承轨台的预留孔中，然后利用螺栓将扣板扣紧。

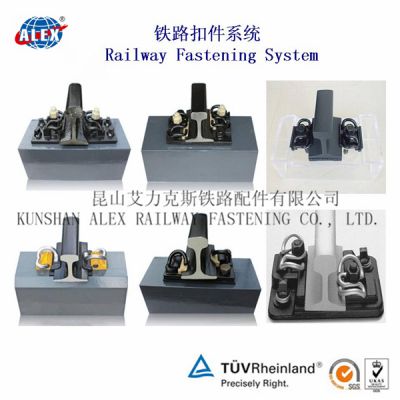

4、国内外铁路轨道扣件系统：

1、E系列弹条轨道扣件系统（E1609，E1806，E1809，E1813，E1817，E2001，E2003，E2006， E2007，E2009，E2031，E2055，E2055XL，E2056，E2063）（PR85，PR309，PR401，PR601，PR601A）

2、Fast clip扣件系统

3、SFC弹条轨道扣件系统

4、RST弹条轨道扣件系统

5、SKL系列弹条轨道扣件系统（SKL1，SKL3，SKL12，SKL14，SKL15，SKLB15）

6、Nabla那不拉（那布勒）弹片轨道扣件系统

7、KPO型扣板轨道扣件系统

8、菲斯特Fist弹条轨道扣件系统

9、DE型弹条轨道扣件系统

10、木枕RN式弹片扣件

11、桥上板式轨道扣件系统

12、КБ型弹条轨道扣件系统

13、蟹钳形БЛ型弹条轨道扣件系统

14、Monaco型扣板扣件系统

15、马克贝斯弹簧道钉扣件系统

16、STEDEF弹片轨道扣件系统

17、300型弹条扣件系统（W300-1a，W-300-lu）

18、DFF300型弹条扣件系统

19、336型弹条扣件系统

20、K式扣板轨道扣件系统

21、Dna4型弹簧道钉轨道扣件系统

22、Dna6型弹簧道钉轨道扣件系统

23、ＢＺＡ型弹条轨道扣件系统

24、赫依伯特弹片轨道扣件系统

25、102型弹片轨道扣件系统

26、103型弹片轨道扣件系统

27、404a型弹片分开式轨道扣件系统

28、404b型轨道扣件系统

29、国铁3型弹片轨道扣件系统

30、直结4型弹片轨道扣件系统

31、直结5型弹片轨道扣件系统

32、直结7型弹片轨道扣件系统

33、直结8K型弹片轨道扣件系统

34、61型扣板式扣件系统

35、63型扣板式扣件系统

36、64-Ⅲ型无挡肩分开式弹片轨道扣件系统

37、66型弹片轨道扣件系统

38、67型弹片式扣件系统

39、67型拱形弹片轨道扣件系统

40、70型扣板式扣件系统

41、Ｋ式分开式扣板轨道扣件系统

42、TF-Y型弹条轨道扣件系统

43、I型调高弹片轨道扣件系统

44、WJ-1型弹片轨道扣件系统型

45、WJ-2型弹条轨道扣件系统

46、Ⅰ、Ⅱ型（WJ-3）弹条轨道扣件系统

47、Ⅲ型（WJ-4）弹条轨道扣件系统

48、IV型弹条轨道扣件系统

49、V型弹条轨道扣件系统

50、WJ-7型（AB）弹条轨道扣件系统

51、WJ-8型（ABC）弹条轨道扣件系统

52、DⅠ型弹条轨道扣件系统

53、DTⅢ-2型弹条轨道扣件系统

54、DTⅣ-1型弹条轨道扣件系统

55、DTⅥ-1型弹条轨道扣件系统

56、DTⅥ-2型弹条轨道扣件系统

57、DTⅦ型弹条轨道扣件系统

58、轨道减振器弹条轨道扣件系统

59轻轨Ⅰ型弹条轨道扣件系统

60、轻轨Ⅱ型弹条轨道扣件系统

61、小阻力弹条轨道扣件系统等。

三、铁路轨道扣件系统生产质量***

       昆山艾力克斯的铁路轨道扣件系统生产非常注重质量控制和管理。我们的铁路轨道扣件系统生产完全按照料***-2008质量体系来控制，我们还获得中国的铁路产品生产许可证。我们拥有检测设备，以确保我们所有的铁路轨道扣件系统产品品质，达到客户的要求。

昆山艾力克斯铁路配件有限公司是一家通过*** 9001/2008认证的公司。所有的流程都按照***质量管理体系的要求，从供应商的质量控制到成品，我们都是按照标准程序操作，对供应商我们有严格的质量控制系统：

1、对原材料的检查和测试，我们要求供应商提供生产批号，化学成分，力学性能等检测指标。

2、我们的质量控制检验员在检测过程中采取样品抽样以及批量检测并且提供原材料材质证明书等手段进行控制。

3、根据产品的不同要求，我们做出相应的物理和化学测试和检验。如果结果不符合我们的要求，我们将拒绝接收，只有材料满足我们的标准才能接收。

4、对于生产的半成品及其外协厂商，我们经常组织质量控制协调会议，并提供技术技持和指导。在发货前***合格的产品交付给我们的客户。

四、铁路轨道扣件系统生产厂家简介

作为中国铁路器材、铁路配件行业的生产制造企业，昆山艾力克斯铁路配件有限公司还生产和供应轨道扣件系统、螺纹道钉、勾头道钉、轨道螺栓、管片螺栓、地脚螺栓、鱼尾螺栓、螺母螺帽、垫圈垫片、弹条、扣板、弹片、鱼尾板、铁垫板、防爬器、预埋铁座、绝缘轨距块、预埋套管、橡胶垫板、塑胶垫板、钢轨、道岔、钢枕、火车闸瓦及各类非标五金件。我们要经过努力让中国高铁走出去！！！让全世界都享受到中国铁路事业给他们带去的舒适、便捷和优质服务。
